本次工程採用一字型採光罩
用料規格如下:
50*50*1.5正304不銹鋼方管(用為主骨幹)(直8橫9)
3mm藍顆PC板(用為屋頂板材)
40*80*2.0 正304不銹鋼扁管(作為樑)
106正304不銹鋼圓管(作為柱)此座大小為寬455CM 長490CM
用料規格如下:
50*50*1.5正304不銹鋼方管(用為主骨幹)(直8橫9)
3mm藍顆PC板(用為屋頂板材)
40*80*2.0 正304不銹鋼扁管(作為樑)
106正304不銹鋼圓管(作為柱)此座大小為寬455CM 長490CM
圓柱及樑 完成

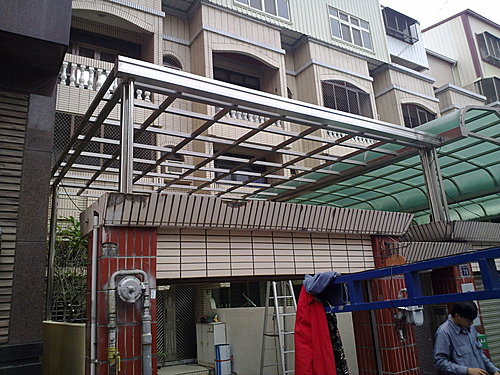

所有骨架完成

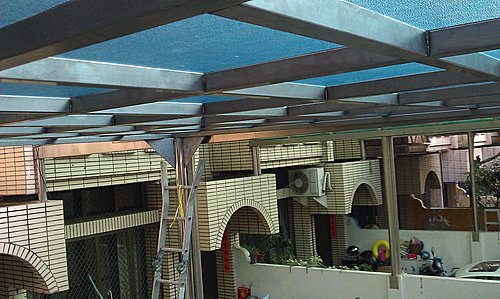

PC板完成

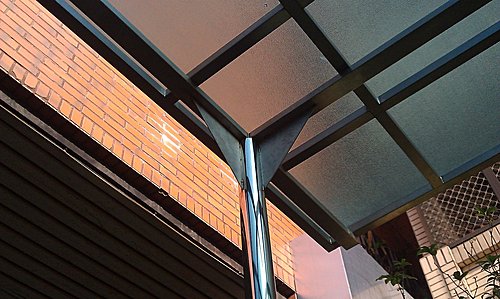

三角補強板特寫

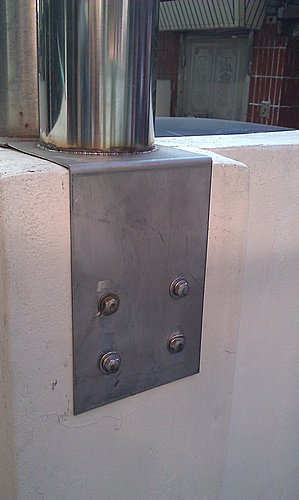

L型固定板特寫
水平特寫
PS:有人問我~一字型跟∩字型採光罩差在那?
我的回答是 虛坪的增減 及水槽清理
其它的部份~就得看設計者及施工者的工法了
