本工程位於國道三號名間交流道附近
建設目地用於 資材室
建設面積為 長10米寬10米高4.5米
使用材料為 :
柱 200*100輕型h型鋼 8 支
大樑 200*100輕型h型鋼 3支
副樑200*100輕型h型鋼4支
板才骨架 100型c型鋼數支
屋頂板材 0.6鍍鋅雙層鋼浪板
牆面板材 0.6鋁鋅雙層鋼浪板
4尺3專利鋁窗3鏜
鐵捲門1鏜 手動拉門1鏜 化冀池1座

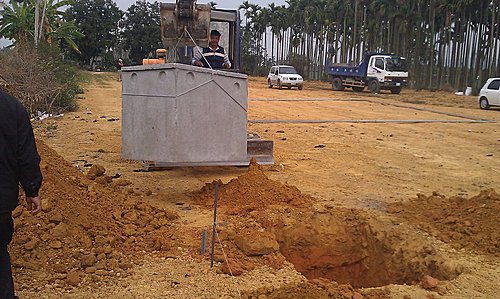

地基開挖及化冀池按裝

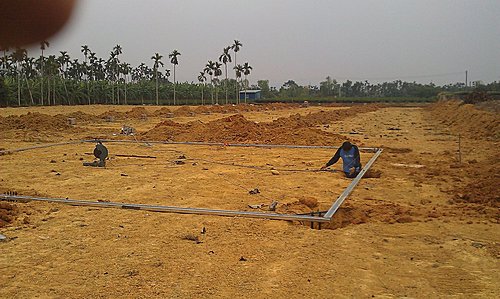

框式地基按裝

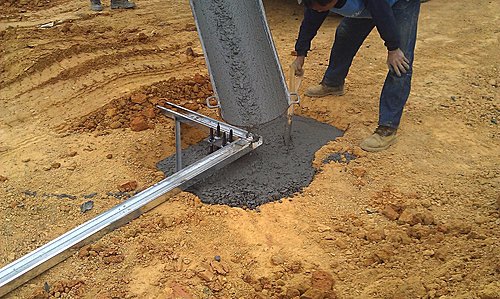

地基灌漿
樑 柱 h型鋼構骨架加工

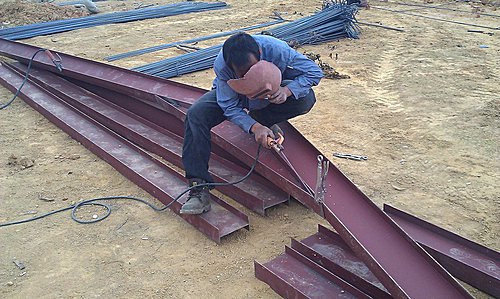

主樑加工銲接

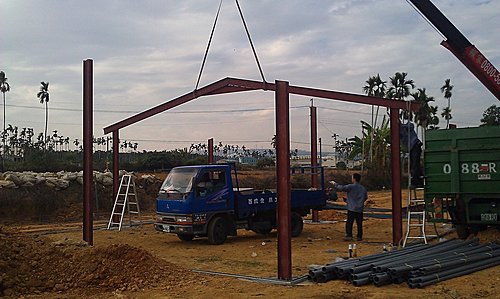

樑柱骨架吊裝

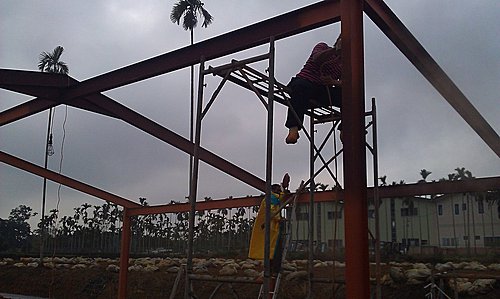

骨架滿銲及 骨架上漆

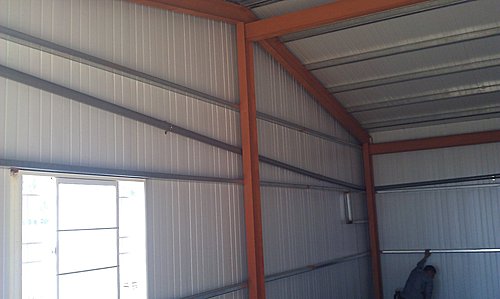

100型c型鋼組裝

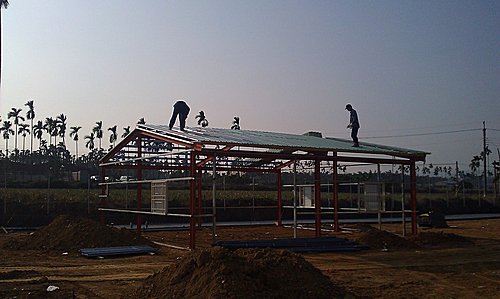

0.6鍍鋅鋼浪板 屋頂板材按裝

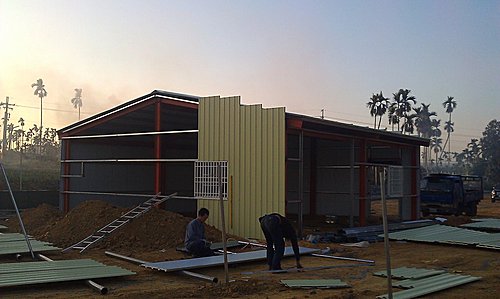

0.6鋁鋅鋼浪板 牆面板按裝
放邊板材及其他工程收尾工程

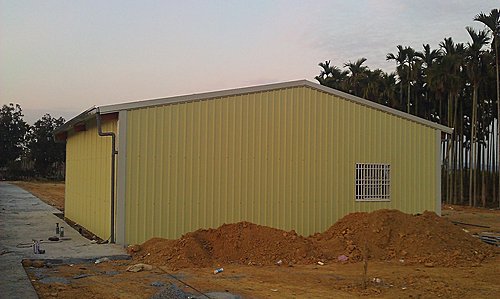

資材室完成 背面圖示

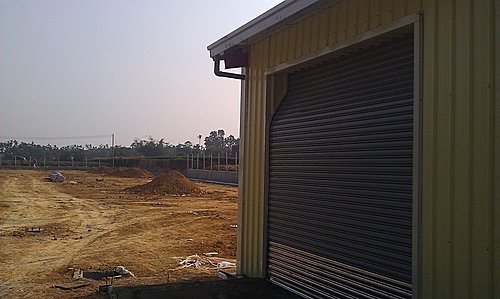

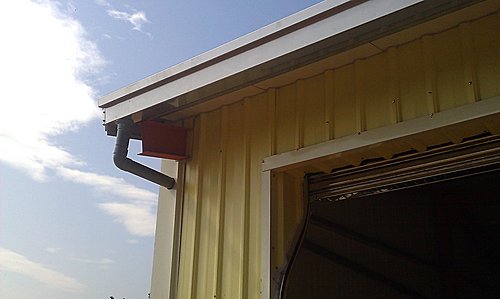

資材室完成特寫一

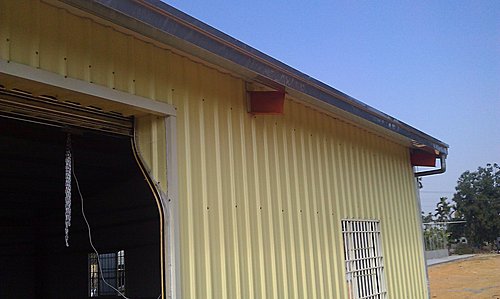

資材室完成 特寫二

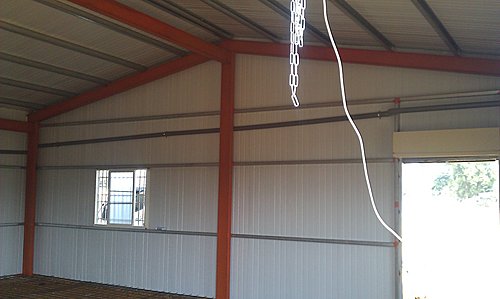

資材室完成 內部水管配置一
資材室完成 內部水管配置一

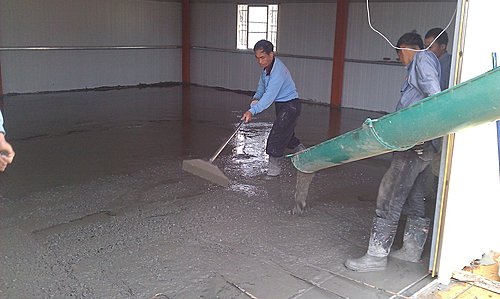

地坪灌漿
資材室完成 ^^
施作心得
這一場長10m寬10m高4.5m的鐵皮屋資材室所使用的牆板全是雙層鋼板
在室內裡真的像住在保溫瓶裡面(大型的)
像這種房子~最能夠有良好的保溫效果^^
